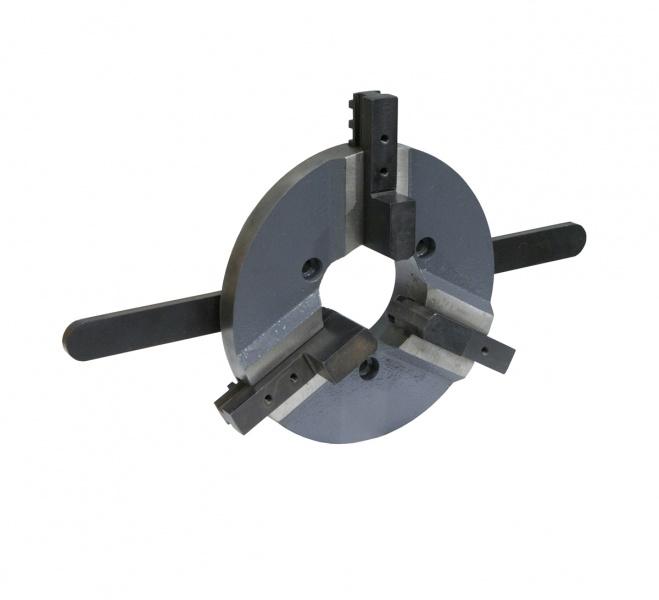

Трёхкулачковый патрон Stalex WPС 200

Описание товара

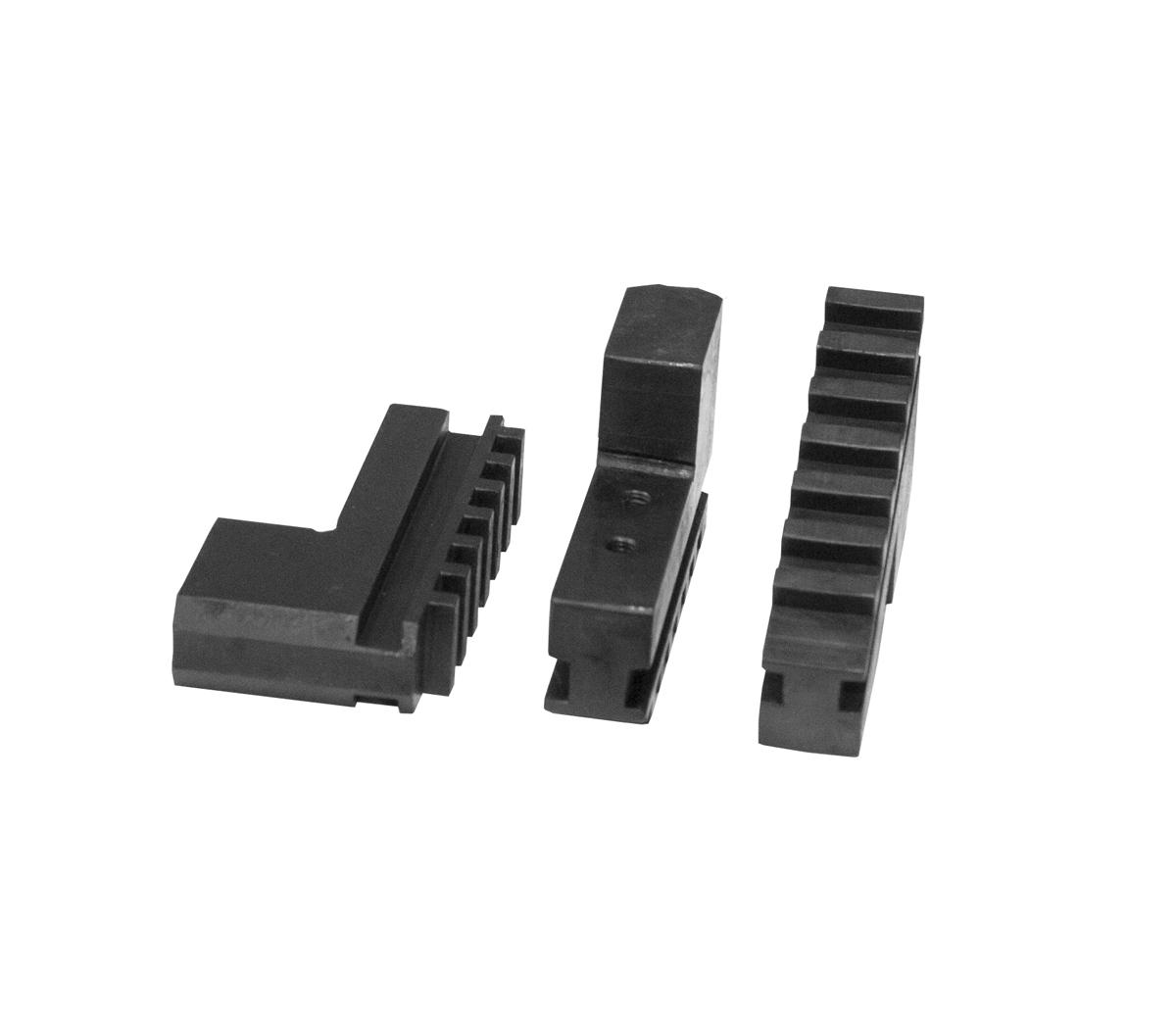

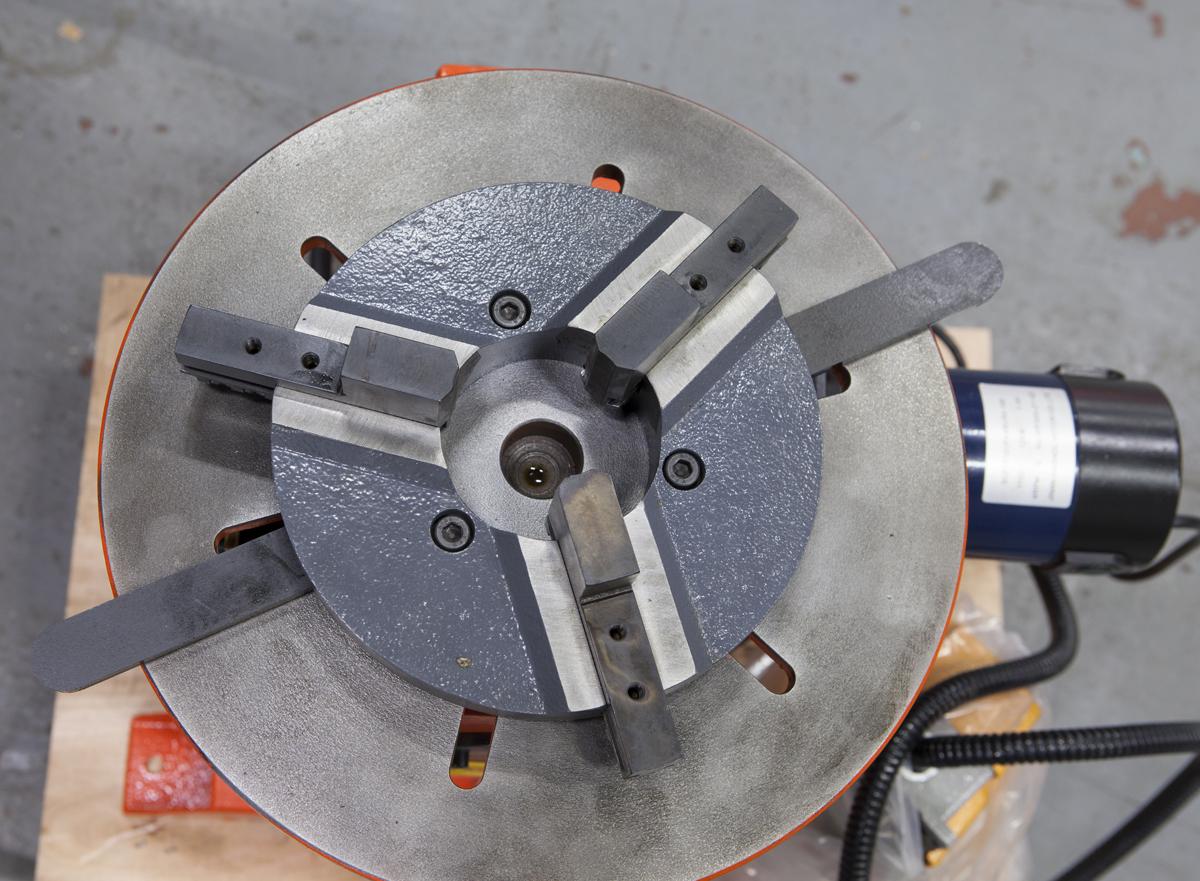

Трёхкулачковый патрон Stalex WPC 200 предназначен для установки на рабочий стол (планшайбу) позиционеров WP и фиксации заготовок для последующей сварки швов, а также для крепления заготовок на любой вращающейся или наклонной поверхности. Stalex WPC — это самоцентрирующиеся трёхкулачковые патроны, используемые для крепления заготовок круглой и шестигранной форм. Обеспечивает возможность быстрой центровки и фиксации. По типу зажима кулачков патрон WPC является прямым (размер В) и обратным (размер А). Расположение кулачков как указано на размере В (прямые) обеспечивают зажим по наружной поверхности, расположение как указано на размере А (обратные) – по внутреннему отверстию. Применение обратных кулачков позволяет обработать всю поверхность детали. Кулачки имеют степень закалки HRC 17. Материал кулачков и материала диска (корпуса) - сталь. С 2020 года на позиционерах WP-500 рабочие столы сварочного позиционера поставляются с отверстиями для крепления патрона WPC (в случае более ранней поставки необходимо сверлить отверстия самостоятельно). Рабочий стол позиционеров WP-220 и WP-350 – имеет по 6 лучевидных пазов для крепления патронов Stalex WPC. Для крепления трёхкулачковых патронов Stalex WPC с другими позиционерами и/или поверхностями – отверстия на изделиях других производителей нужно сверлить самостоятельно. При этом крепление на позиционеры WP и другие поверхности не предусмотрено.

Технические характеристики
