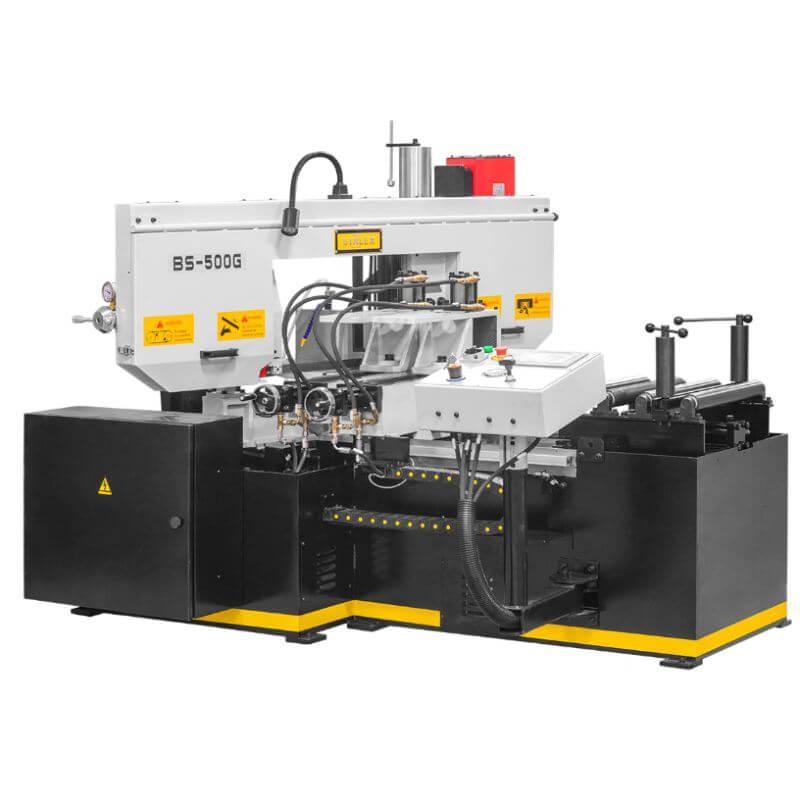

Автоматический ленточнопильный колонный станок Stalex BS-500GА

Описание товара

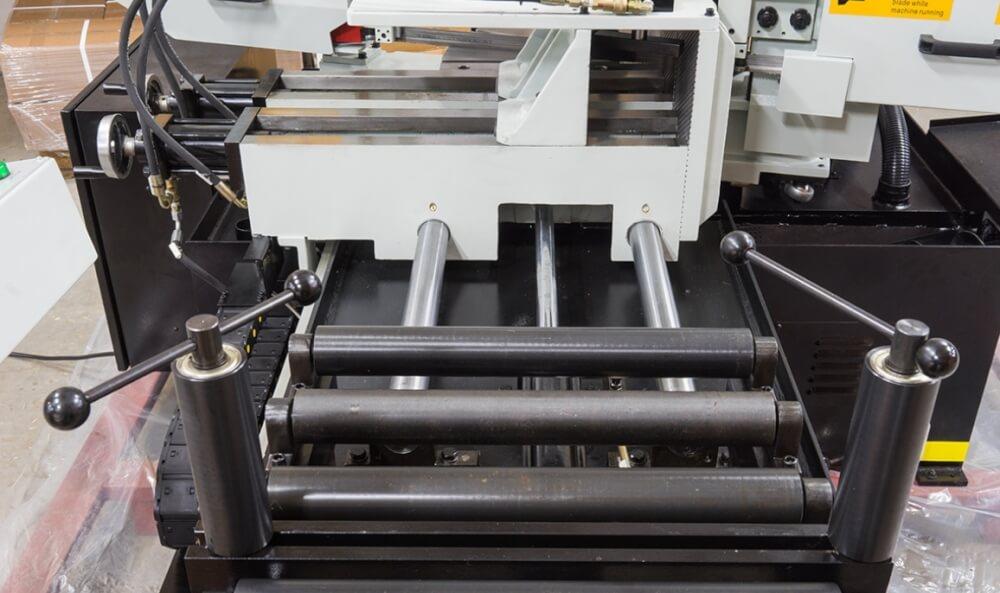

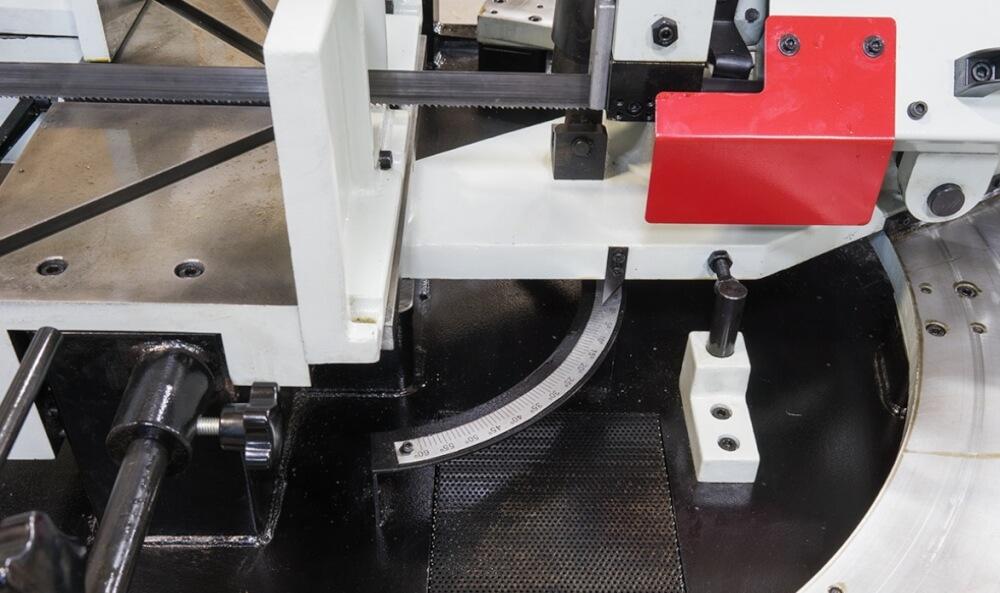

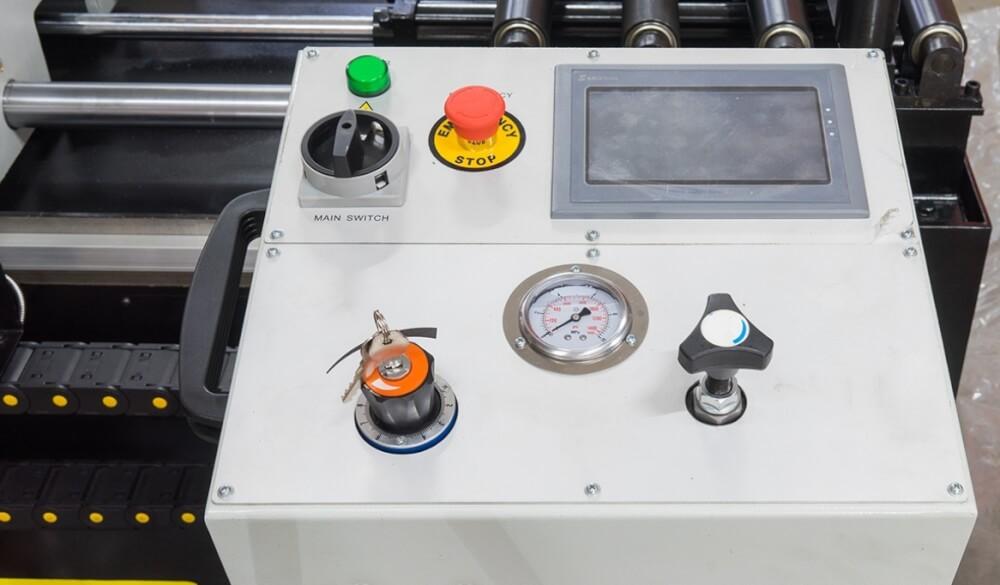

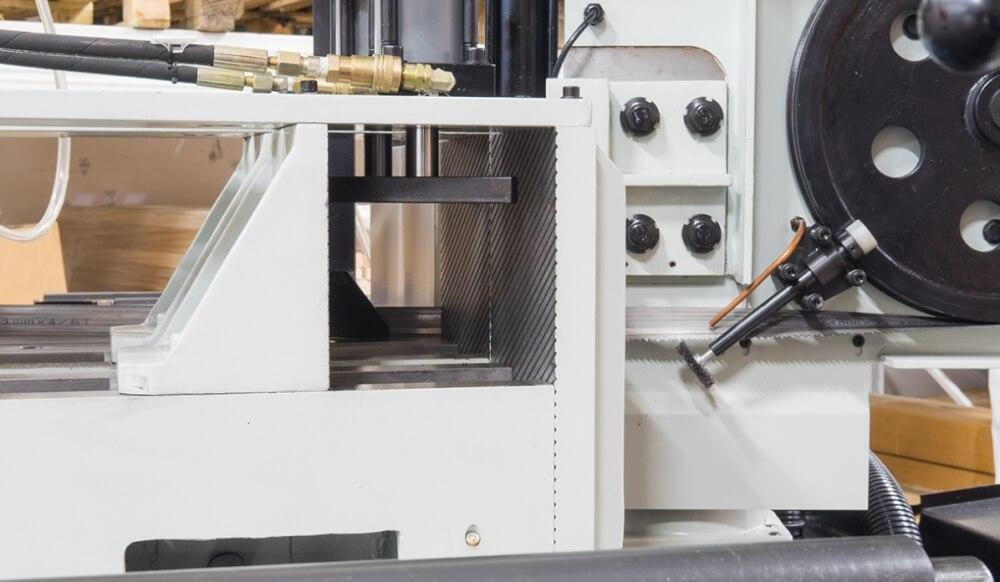

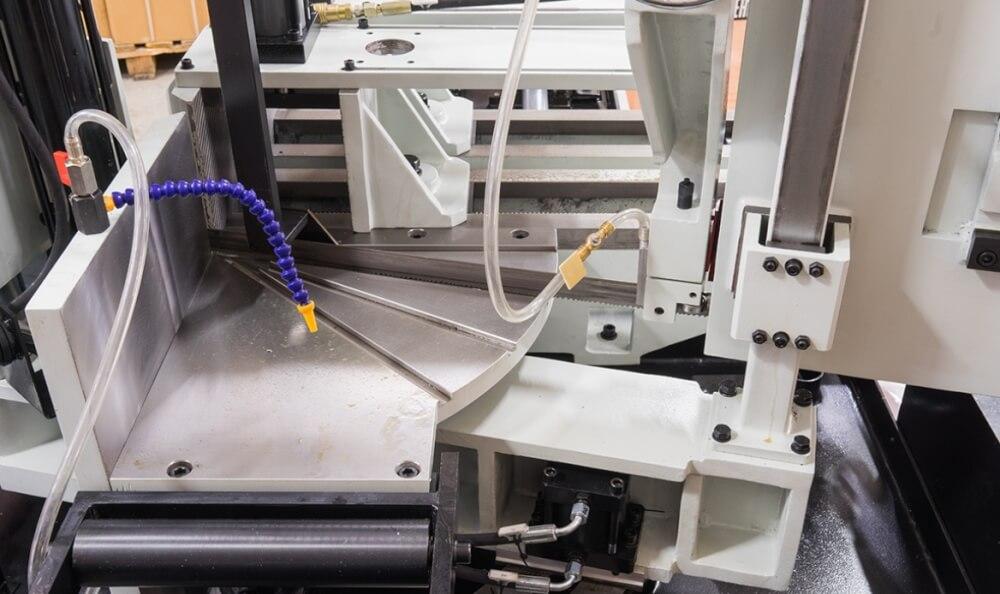

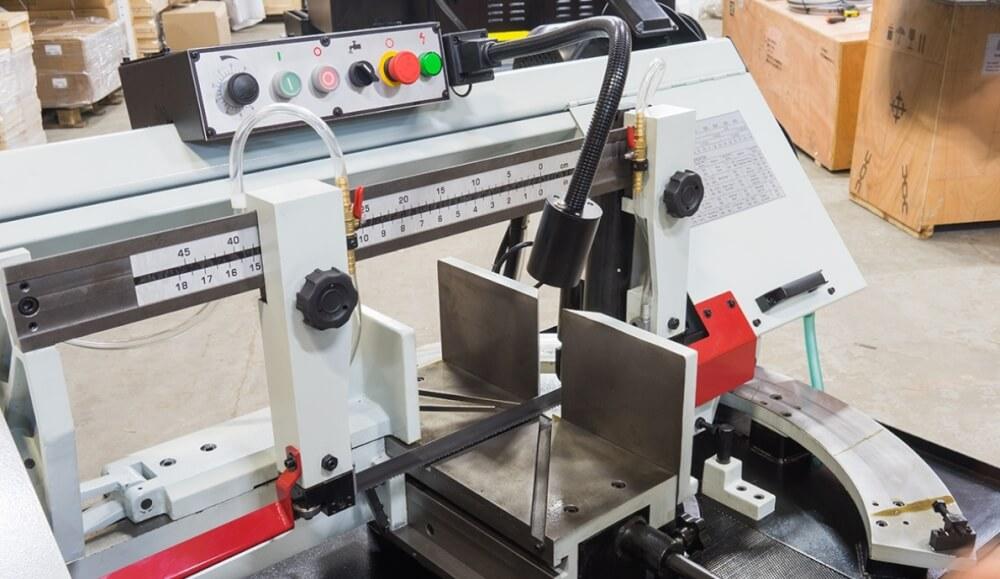

Автоматический ленточнопильный колонный станок Stalex BS-500GА модели Stalex BS-500G является автоматическим ленточнопильным станком колонного типа. Предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 350 мм и прямоугольной заготовки 500x350 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°. Ленточнопильный станок имеет 2 вертикальные стойки (колонны): 1 колонна основная большего диаметра, по которой вертикально перемещается горизонтальная пильная рама; 2 колонна направляющая, которая задаёт окончательное жёсткое направление рамы при работе и на холостом ходу. Пильная рама представляет собой стальную сварную конструкцию. На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск». Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова. На станках применяются биметаллические пилы марок М42 и М51 размером 34х1,1х4180 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей. Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка. Основные элементы: угол пиления заготовок 90°; 15°; 30°; 45°. Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма. Опускание и подъем рамы осуществляется за счет гидравлики автоматически. Длина подачи заготовки контролируется автоматически c ЧПУ (CNC), движение происходит по линейным направляющим, гарантирующим точность подачи. ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы). Сенсорный дисплей управления. Станок управляется трёхфазным двигателем. Станок оснащён серводвигателем для плавной регулировки скорости вращения полотна 0-60 м/мин. Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае, если лента повреждена. Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости за счет конических подшипников и твердосплавных пластин. Термозащита электродвигателя. Система смазки и охлаждения полотна. Тиски гидравлические с возможностью быстрого зажима заготовок. Максимальный единичный ход подающих гидравлических тисков – 500мм. Механическое натяжение полотна. Шнековый конвейер для сбора стружки, приводимый в движение автоматически. Подсветка зоны резания. Гидравлическая система регулирования усилия резания. Автоматический подъём рамы при завершении резки. Прижимы для пакетной резки – на стационарные и подающие тиски. Панель управления выведена консолью к станку для удобства оператора. Механический индикатор контроля натяжения полотна. Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива станка). Поворотный механизм: 90°; 15°; 30°; 45° на угол кратный 1° поворот рамы происходит от ЧПУ станка. Электрошкаф. Основание тисков в зоне резания. Зубчатый привод. Механизмы движения для тисков подачи заготовки. Стол подачи заготовки. Датчики на подъём и опускание рамы. Производитель - STALEX.

Технические характеристики
