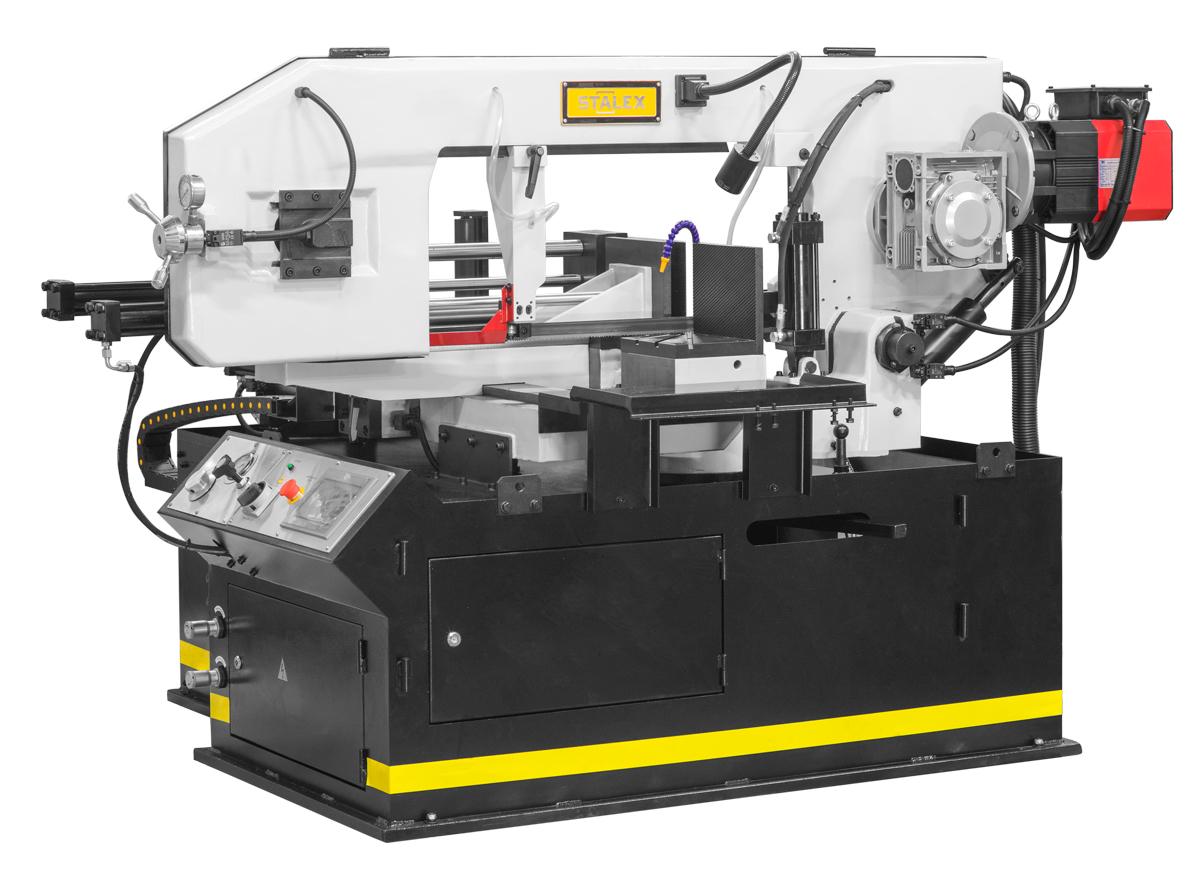

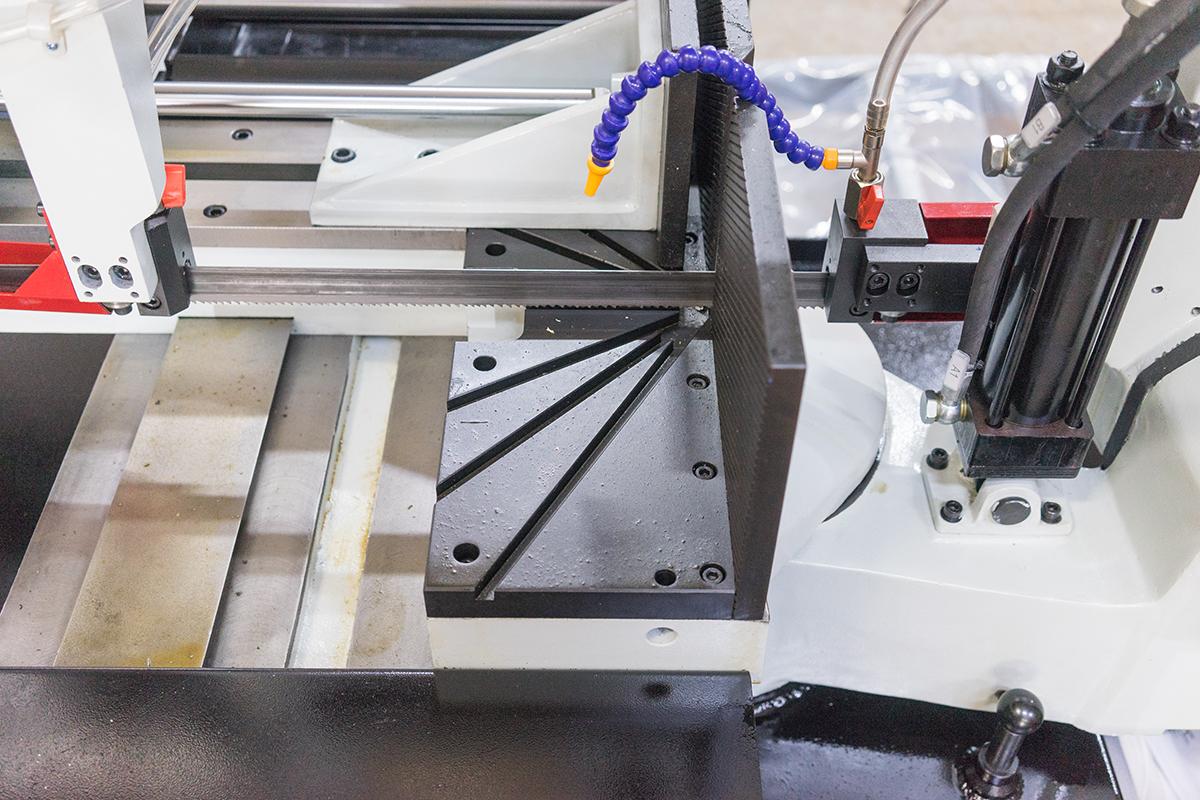

Автоматический ленточнопильный станок Stalex BS-460GBA

Описание товара

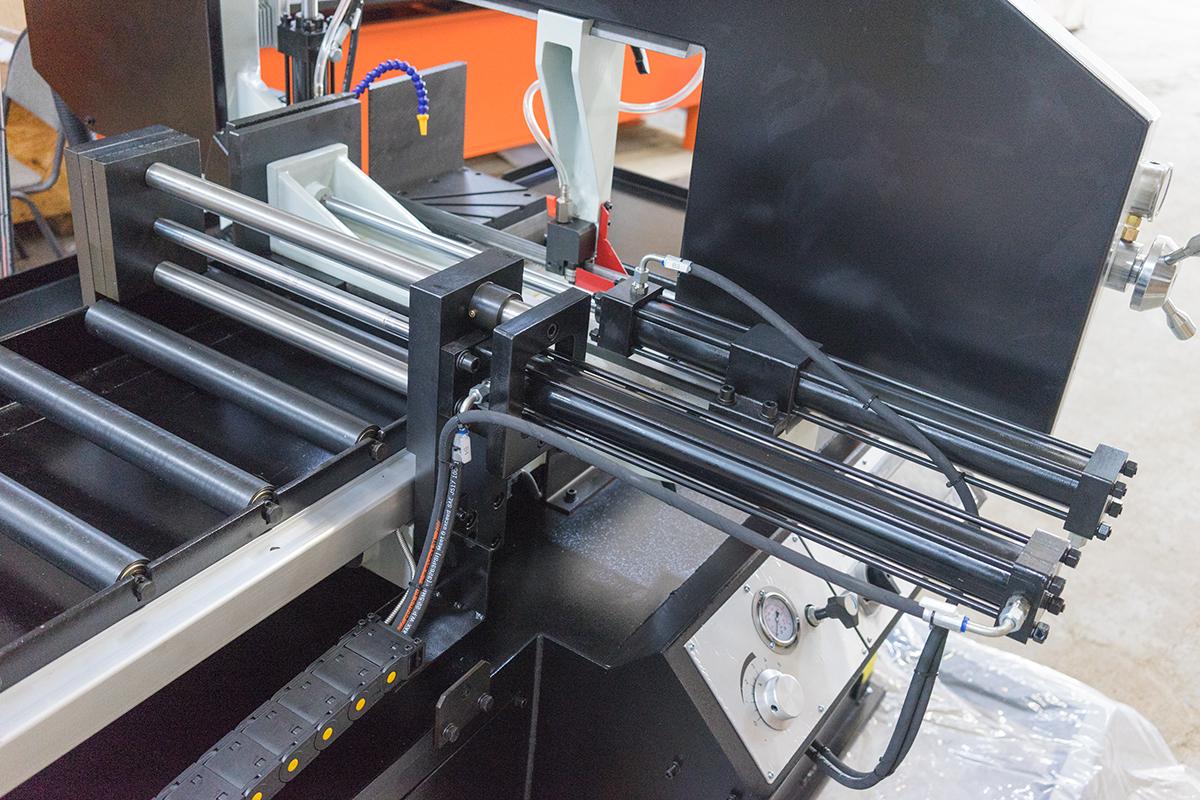

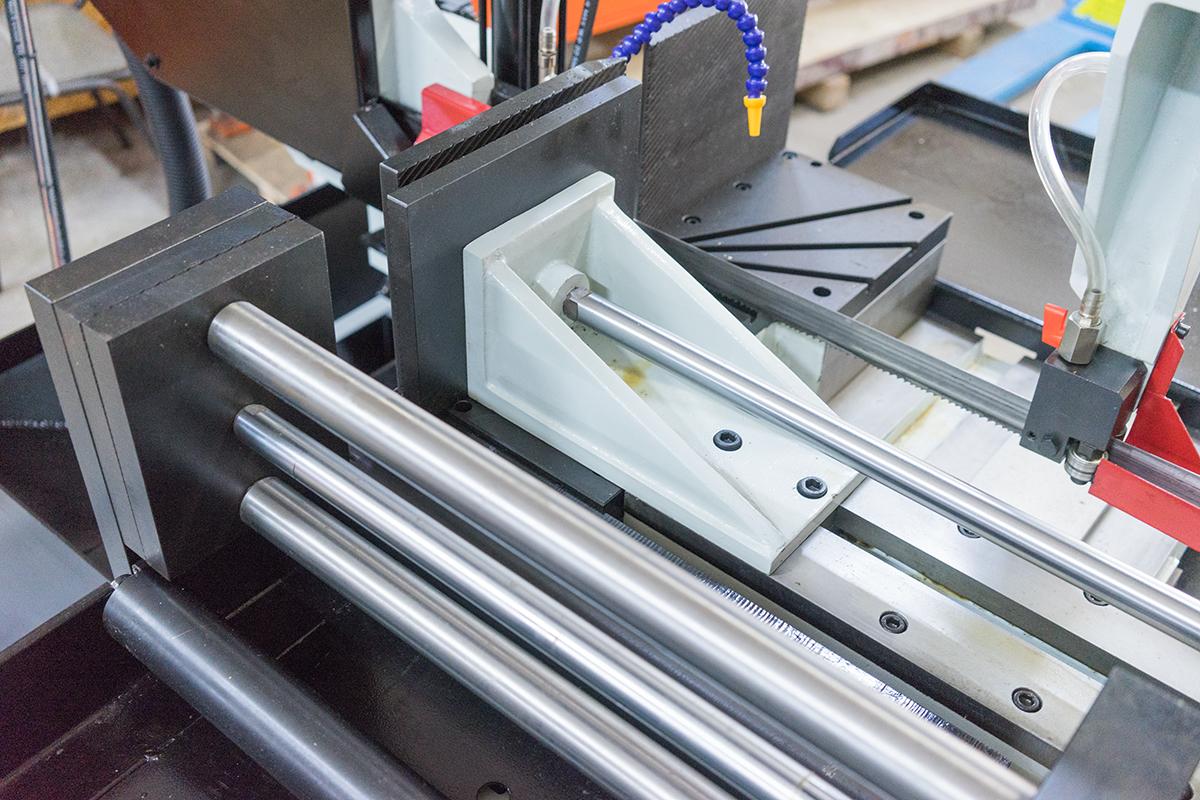

Автоматический ленточнопильный станок Stalex BS-460GBA предназначен для пиления труб максимальным диаметром 330 мм и прямоугольной профильной заготовки 460x250 мм под углом 90°. На автоматических станках Stalex возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск». Панель управления встроена в тумбу станка. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы). Сенсорный дисплей управления. Угол пиления заготовок 90°; 15°; 30°; 45°; 60°. Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма. Опускание и подъем рамы осуществляется за счет гидравлики автоматически. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи. Максимальный единичный ход подающих гидравлических тисков – 500мм. Станок управляется трёхфазным двигателем. Станок оснащён серводвигателем для плавной регулировки скорости вращения полотна 15-90 м/мин. Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена. Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин. Термозащита электродвигателя. Высота от пола до основания тисков – 850мм. Система смазки и охлаждения полотна. Гидравлическая система регулирования усилия резания. Автоматическое подъём рамы при завершении резки. Fixed vice clamp – регулировка усилия зажима стационарных тисков. Feed vice clamp - регулировка усилия зажима подающих тисков. Сторона подвода заготовки в зону резания. Стол подачи заготовки. Основание тисков в зоне резания. Твёрдосплавные пластины в блоках натяжения полотна. В тумбе станка размещён бак для стружки и слива СОЖ. Зубчатый привод. Датчик остановки подвижных тисков. Механизмы движения для тисков подачи заготовки. Датчики на подъём и опускание рамы.

Технические характеристики
